舞台灯光设计,第七部分:灯光系统

时间:2024-04-30 13:11:59    浏览次数:1511


灯光系统

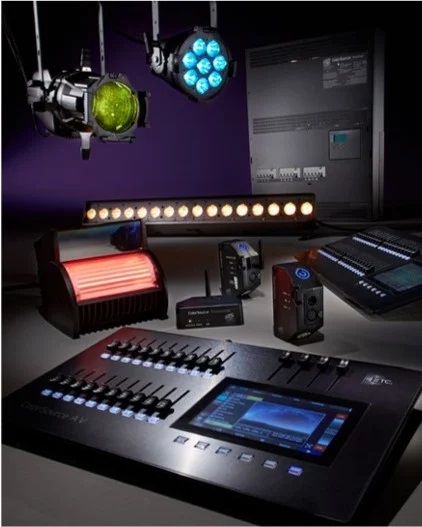

灯光系统一般由灯具、调光器和配电装置、电缆基础设施以及灯光控制台组成。

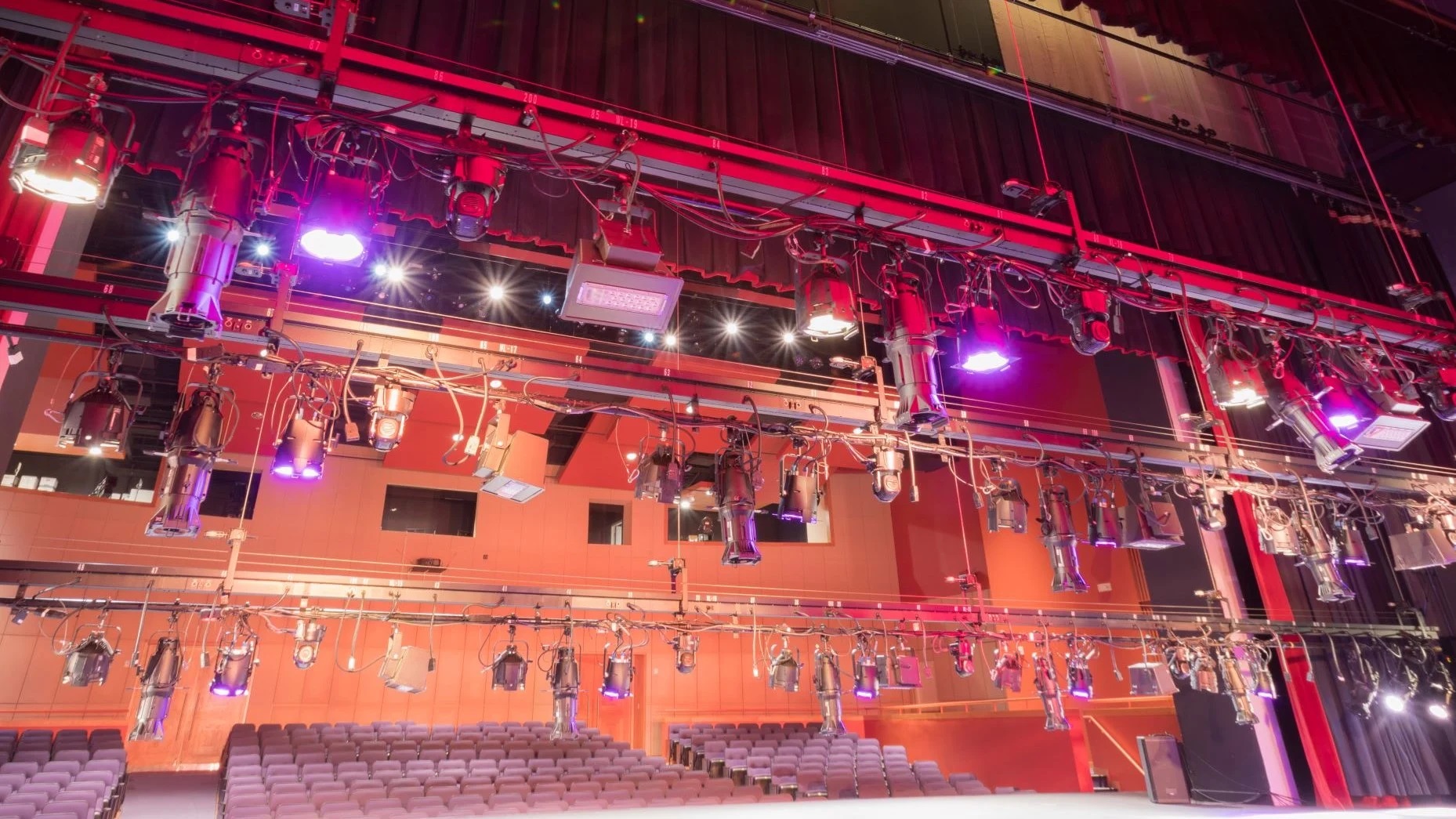

剧院会同时使用钨丝灯和LED灯。为了控制钨丝灯的亮度,需要将其连接到调光器上,调光器再连接到灯光控制台。

灯光控制台

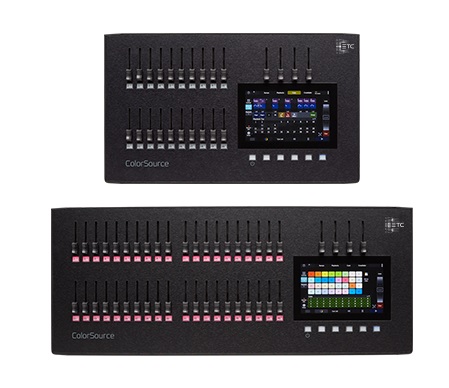

灯光控制台是灯光系统的关键部件。大多数现代控制台都有一个数字界面,进行灯光编程,有些控制台配有推杆,手动控制灯光。
每个控制台的功能略有不同,但基本功能都是一样的。选择灯具,设置亮度,改变颜色,并记录状态。每个新的照明状态都称为“cue”。记录每个cue时,还需要设置交叉淡入淡出时间,即从一个cue到下一个cue发生变化所需的时间。
在大多数控制台上,每个灯光都被称为一个“光路”,每个光路都有自己唯一的编号,用于选择和控制。无论使用推杆还是键盘选择灯光,都需要先分配光路编号。要分配光路编号,需要将灯光接入控制台。在这个过程中,要告诉灯光控制台设备上挂的是哪种灯光,以及想用哪个光路号来控制它们。每台控制台都有自己独特的配对方式,因此在开始之前,请先阅读使用手册。
配对之后,就可以简单地说“请打开光路5”,而不是“请打开第二个灯光条左起第三个灯”。
一旦创建了所有cue,就可以在演出中按顺序播放。

调光器

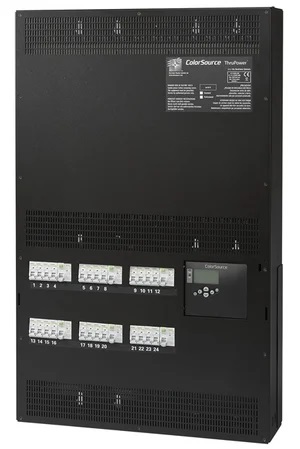

ColorSource ThruPower 24 lft.jpg

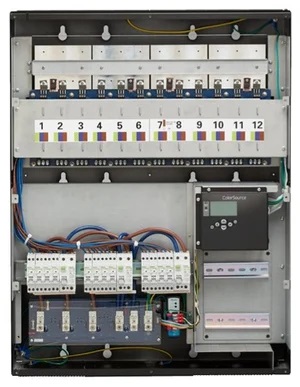

如果使用钨丝灯,则需要将灯连接到调光器上,以便控制亮度。调光器是一种电子设备,用于改变灯的亮度。调光器通常安装在剧院的一个单独房间内,然后将每条调光线接回剧院的各个照明位置。将灯具接入控制台时,实际上是在接入调光器——灯具与调光器相连。在控制台上调出一个光路时,是在控制调光器,而调光器是在控制灯光的亮度。调光器的工作原理是改变提供给灯泡的电压。电压越低,光线越暗。

直通电源

Screenshot 2024-01-10 104248.jpg

如果使用的是LED灯(或电脑灯),绝对不能连接到调光器上,否则可能会损坏灯具。LED光源类灯具需使用直通电源。电源连接器也是如此,如果剧场里有LED灯和钨丝灯,会有两种不同类型的灯具插座,以防止意外损坏。
有些电源控制系统是调光器,也可能是每个光路有直通回路。请务必了解并理解剧院安装的系统类型。

Data


安装好灯光并插入插座后,还需要注意控制台、调光器、LED灯和电脑灯之间的连接方式。有一种名为DMX(正式名称为DMX-512A)的专用数字数据作为控制台和灯具之间的接口。DMX(或“数据”)电缆用于连接控制台与调光器(控制亮度)和LED灯具。

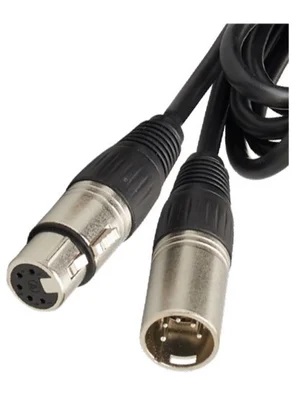

在大多数情况下,DMX 连接器是5XLR连接器,但有些制造商会使用3针连接器。
通常先从控制台连接调光器,然后再连接LED灯和电脑灯。大多数剧院都已经完成了以上的连接,但最好还是知道它们的存在,以防出错时需要排除故障。如果要在剧场中添加新的灯光,需要将其连接到数据网络并为其供电。在更复杂的系统中,可能有不止一条DMX线路。每个DMX输出称为一个“域”,每个域可以控制512个地址。
使用调光器控制灯具亮度时,通常将插座编号对应光路编号。也可以使用配对功能来更改这些编号分配。
使用LED灯(或电脑灯)时,还需要给每个灯具分配一个唯一的地址。这个数字地址是控制台知道如何控制特定LED灯具的方法。调光器只有一个控制参数——亮度。而LED灯具的控制参数不止一个。可以控制强度,也可以控制颜色,还可能有频闪参数。在为灯具分配地址时,应确保地址之间留有足够大的间隙,这样就不会出现控制参数相互重叠的情况,因为这可能会给后续工作带来一些问题。
大多数现代控制台都能使用一种名为RDM(远程设备管理)的功能为灯具分配地址,这样就少了一件麻烦事!
灯具安装完毕并连接好后,就可以“闪烁”所有光路,以确保一切正常。

什么是配对

配对是将灯具连接到灯光控制台的方法。灯具已经插入调光器或电源插座,并连接了DMX。配对是灯具与控制台之间的虚拟连接。随着灯光设备规模和复杂程度的增加,灯光控制台需要分配给设备上各单元的信息也越来越多。配接是一种方法,可以确保以正确的方式控制灯光,并确保对特定灯具的信息能真正传递到该灯具上。它是一种将灯光和光路编号组织成一个逻辑系统的方法,便于工作和调用。有两种类型的配接系统或方法:硬配对和软配对。
硬配对系统是将灯具直接连接到调光器插座(或开关插座)。
软配对发生在控制台上,告诉控制台安装了哪些灯具以及想用哪些光路号来控制它们。
配对提供了一种(通过灯光台)与灯光设备对话和(与同事)谈论灯光设备的方式。如果每次我们想使用一盏灯时,都必须说(或输入)“第四行左边数第三盏灯”,那就得花很长时间才能完成任何工作。因此,设备上的每盏灯分配了一个专用编号,称之为“光路编号”或简称“光路”。
一个光路上可以是像Source Four这样的单个灯具,也可以是像 LED灯或电脑灯这样的灯具,甚至可以是一起控制的多个独立灯具(如室内灯)。
在配对传统(钨丝灯)灯具时,通常是将一个调光器连接到一个光路号上。虽然也有例外,但绝大部分是如此的,因为这样可以单独控制每盏灯。

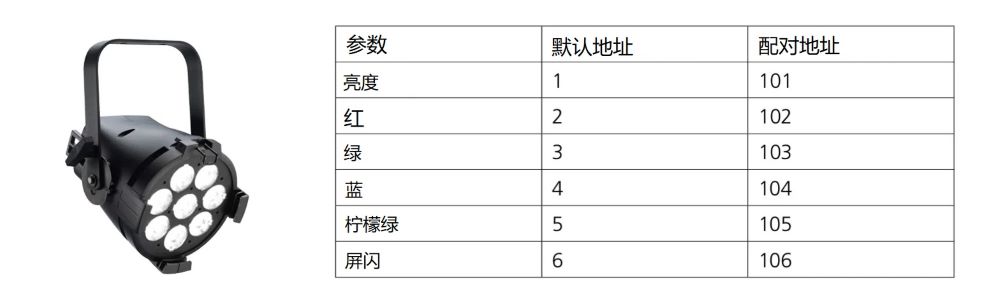

在对传统灯具进行配对时,灯具的类型并不重要,重要的是配对调光器。我们将调光器称为“地址”,每个调光器都是一个“地址”。调光器1 = 地址1,以此类推。在控制LED灯(或电脑灯)时,控制参数不止一个。钨丝灯,只能控制亮度。电脑灯,除了亮度,还可以控制颜色、位置、图案和其他参数。每个参数都需要自己的地址,这样控制台才能知道要向哪些参数发送指令。您所需要做的就是确定起始地址,然后灯具和控制台就会解决其余的问题。

Lighting-systems-4 官网.jpg

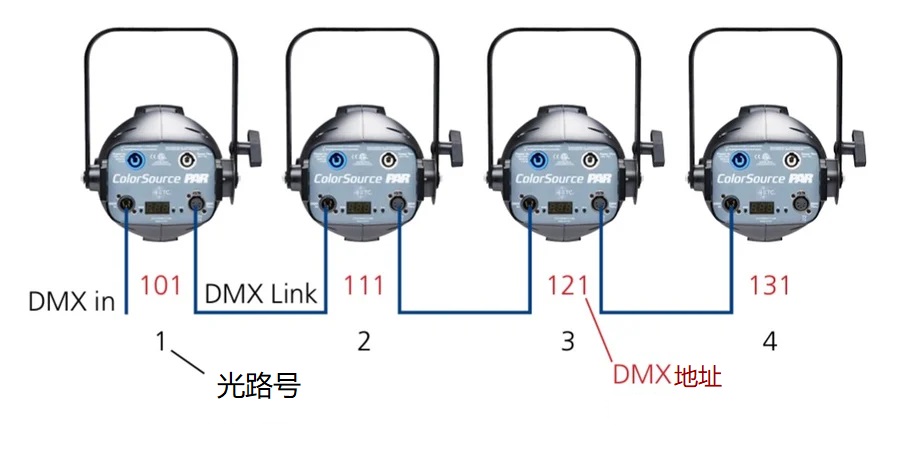

在设置灯具地址时,每盏灯都必须有自己的唯一地址,并且不能重叠。灯具上有设置灯具地址的方法,详情可见灯具用户手册。
